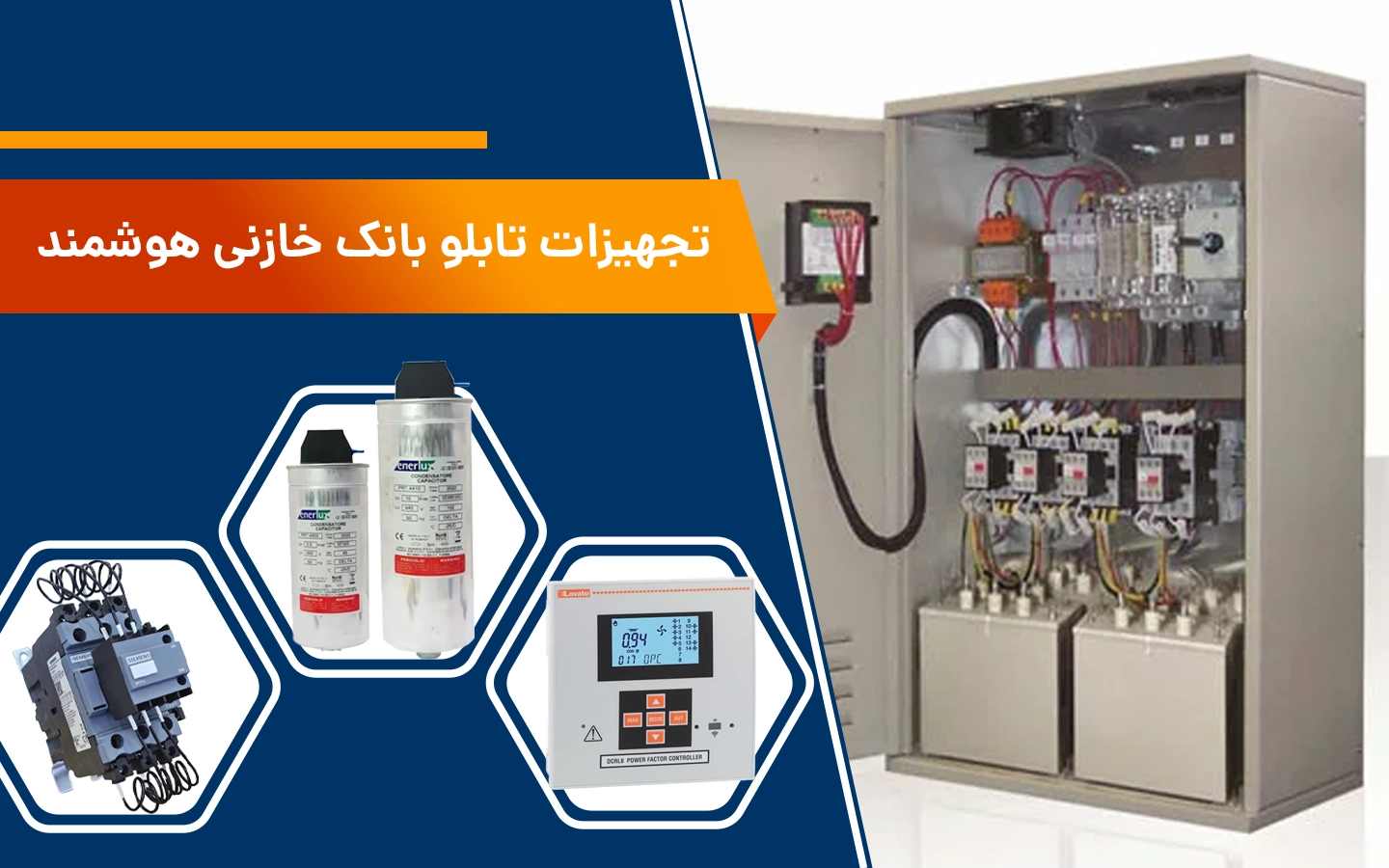

تجهیزات تابلو بانک خازنی هوشمند و تمام اتوماتیک
یکی از مهم ترین روش‌ها برای کاهش تلفات توان راکتیو و بهبود ضریب توان (Power Factor) در شبکه‌های الکتریکی، استفاده از بانک های خازنی هوشمند و تمام اتوماتیک است. این تجهیزات با بهره‌گیری از تکنولوژی‌های نوین کنترل و ارتباطات، قابلیت تنظیم لحظه‌ای جبران توان راکتیو را فراهم می‌کنند و می‌توانند انعطاف‌پذیری بالایی در مواجهه با تغییرات بار داشته باشند. در این مقاله تخصصی، به بررسی اجزای مختلف، معماری کنترلی، روش‌های مدرن تنظیم و بهره‌برداری، و نقش کلیدی رگولاتور بانک خازنی در عملکرد بهینه این تجهیزات خواهیم پرداخت.
تجهیزات لازم برای تابلو بانک خازنی اتوماتیک
برای راه اندازی یک تابلو بانک خازنی اتوماتیک، مجموعه‌ای از تجهیزات تخصصی و با کیفیت نیاز است که هر یک نقش مهمی در عملکرد صحیح و ایمن سیستم ایفا می‌کنند. این قطعات باید مطابق با استانداردهای بین‌المللی انتخاب شوند تا علاوه بر بهینه‌سازی جبران توان راکتیو، دوام و قابلیت اطمینان سیستم نیز تضمین شود.
رگولاتور بانک خازنی
رگولاتور بانک خازنی یا Power Factor Controller، مغز سیستم است که بر اساس اندازه‌گیری ولتاژ، جریان و ضریب توان، فرمان اضافه یا حذف مراحل خازنی را صادر می‌کند. رگولاتور بانک خازنی معمولاً دارای پنل HMI برای تنظیم پارامترها، الگوریتم‌های PID یا فازی، و امکانات ارتباطی Modbus/IEC 61850 است.
خازن
خازن های اصلاح ضریب توان عنصر مرکزی بانک خازنی هستند. این خازن‌ها باید دارای ولتاژ نامی حداقل ۱۵٪ بالاتر از ولتاژ شبکه و کلاس دمایی مناسب (مثلاً ۴۰–۶۵ درجه سانتی‌گراد) باشند. آرایش خازن‌ها به‌صورت بلوک های موازی و سری طراحی می‌شود تا هم انعطاف کافی در جبران توان راکتیو وجود داشته باشد و هم جریان هجومی هنگام کلیدزنی کنترل شود.
انواع خازن مورد استفاده در بانک خازنی
برای طراحی و راه‌اندازی تابلو بانک خازنی اتوماتیک، سه نوع اصلی خازن معمولاً به‌کار می‌روند که هر کدام ویژگی‌ها و موارد کاربرد خاص خود را دارند:
خازن روغنی
خازن‌های روغنی از یک محفظه فلزی پرشده با روغن عایق ساخته می‌شوند. دی‌الکتریک داخلی معمولاً پلی‌پروپیلن متالیزه است و روغن ضمن خنک‌سازی اجزای داخلی، از تخلیه جزئی (Partial Discharge) جلوگیری می‌کند. این خازن‌ها به‌دلیل مقاومت حرارتی بالا و توانایی تحمل ولتاژ ضربانی مناسب شبکه‌های متوسط و فشار ضعیف هستند. با این حال نیاز به نگهداری دوره‌ای (آزمون نشتی روغن و بررسی سلامت عایق) دارند.
خازن خشک
خازن خشک نیز از همان دی الکتریک پلی‌پروپیلن متالیزه بهره می‌برد، اما بدون روغن در پکیج های رزینی یا فلزی کامپکت قرار می‌گیرد. این طراحی مزایایی همچون ابعاد کوچکتر، وزن کمتر و بدون نیاز به سرویس روغن‌رسانی فراهم می‌کند. مناسب نصب در تابلوهای فشرده و محیط‌های با تهویه محدود است. عایق رزینی ریسک نشت را برطرف کرده و عمر مفید طولانی (تا ۲۰ سال) را تضمین می‌کند.
خازن گازی
در خازن‌های گازی، دی‌الکتریک پلی‌پروپیلن درون محفظه‌ای پرشده با گازهای بی‌اثر (معمولاً نیتروژن یا SF₆) قرار دارد. گاز نه تنها نقش خنک کنندگی دارد بلکه با افزایش فشار عایق، امکان تحمل ولتاژهای بالاتر و کاهش جریان هجومی کلیدزنی را فراهم می‌کند. این خازن ها برای کاربردهای ولتاژ متوسط و بالاتر مناسب اند و عملکرد پایدارتری در برابر تغییرات دما و رطوبت دارند. تنها نکته، نیاز به کنترل فشار گاز و مانیتورینگ دوره‌ای است.
کنتاکتور خازنی
کنتاکتورهای مخصوص بانک خازنی باید برای سوئیچینگ جریان بار القایی و انتقال جریان هجومی خازن‌ها در زمان کلیدزنی طراحی شده باشند. این کنتاکتورها معمولاً از نوع AC-6b بوده و مجهز به مدارهای دمپینگ داخلی یا مقاومت پیش سری برای کاهش پیک جریان هجومی اولیه هستند.
انتخاب کنتاکتور مناسب با تابلو بانک خازنی
برای انتخاب کنتاکتور خازنی مناسب تابلو بانک خازنی، ابتدا باید کلاسی مانند AC‑6b را مد نظر قرار دهید که برای سوئیچینگ بارهای خازنی طراحی شده و قادر به تحمل جریان هجومی (Inrush) چند برابری جریان نامی است؛ جریان نامی کنتاکتور باید حداقل برابر مجموع جریان کاری خازن ها باشد و جریان پیک آن توانایی عبور ۱۰–۲۰ برابر In را داشته باشد. در ادامه، ولتاژ بوبین (AC یا DC) و امکان درایو دو ولتاژه (ولتاژ جذب اولیه و نگهداری) جهت کاهش مصرف انرژی و افزایش عمر کلیدزنی را بررسی کنید. وجود کنتاکت‌های کمکی برای مانیتورینگ وضعیت و گزینه نصب مقاومت سری یا ماژول پیش‌درج (Pre‑insertion Resistor) برای کنترل جریان هجومی نیز از ضروریات است. در نهایت، اطمینان از انطباق با استاندارد IEC 60947-4-1 و شرایط محیطی (دمای کار، رطوبت، ارتفاع) برای انتخاب مدلی با عمر مکانیکی و الکتریکی مطلوب اهمیت دارد.
فیوز و پایه فیوز
برای حفاظت هر دسته از خازن‌ها و اجزای حساس، از فیوزهای ذوب‌شونده (gG) یا بریکرهای مینیاتوری استفاده می‌شود. پایه های فیوز باید امکان تعویض سریع و ایمن فیوز را فراهم کنند و مطابق با استاندارد IEC 60269 طراحی شوند تا در صورت بروز خطای داخلی، جریان نامی بیش از حد را قطع نمایند.
کلید اتوماتیک (MCCB) و سکسیونر
کلید اتوماتیک (Molded Case Circuit Breaker) به‌عنوان حفاظت کلی تابلو نصب می‌شود و مسئول قطع جریان‌های اتصال کوتاه و اضافه‌بار است. در کنار آن، سکسیونر فشار ضعیف (LV Isolator) با تیغه قابل رؤیت برای قطع و وصل دستی و ایمن مدار اصلی به کار می‌رود.
ترانسفورمرهای جریان و ولتاژ (CT/VT)
برای نمونه‌برداری دقیق از جریان و ولتاژ شبکه، از CT و VT با کلاس دقت 0.5 یا بهتر استفاده می‌شود. CTها جریان فازها را به سطوح قابل‌قبول برای رگولاتور تبدیل می‌کنند و VTها ولتاژ شبکه را به سیگنال مناسب جهت تحلیل و محاسبه توان راکتیو می‌رسانند.
رله نشتی جریان
برای محافظت در برابر خطای زمین و نشتی جریان، رله زمین (Earth Leakage Relay) نصب می‌شود. این رله در صورت تشخیص جریان نشتی بیش از مقدار آستانه، فرمان قطع سریع کلید اصلی را صادر می‌کند تا از آسیب دیدن تجهیزات و خطرات ایمنی جلوگیری نماید.
سرج‌آرستر
- سرج‌آرسترها (Surge Arresters) از جنس MOV یا گاز-پرش (GDT) هستند و ولتاژهای گذرای ناگهانی ناشی از صاعقه یا سوئیچینگ‌های بزرگ را به زمین هدایت می‌کنند. نصب آن‌ها در ورودی تابلو و نزدیک خازن‌ها از آسیب دی‌الکتریک و عایق جلوگیری می‌کند.
در سرج ارستر برای به حداکثر رساندن حفاظت از خازن‌ها و سایر تجهیزات تابلو، نکات زیر ضروری است:
- انتخاب نوع و کلاس ولتاژ: سرج‌آرسترهای MOV مناسب برای ولتاژهای پایین تا متوسط و GDT برای ولتاژهای بالاتر یا کاربردهای فرکانس بالا استفاده می‌شوند.
- زمان واکنش (Response Time): هرچه زمان واکنش کمتر باشد، از خازن و عایق‌بندی بهتر محافظت می‌شود؛ مقادیر زیر 25 نانوثانیه ایده‌آل هستند.
- مکان نصب و اتصال زمین: نصب در نزدیک‌ترین نقطه ورودی تابلو و اتصال کوتاه و ضخیم به زمین، تا مسیر هدایت جریان گذرا کوتاه و با امپدانس پایین شود.
مقاومت سری یا فیلتر هارمونیک
برای کاهش اثرات هارمونیک های تولیدی خازن‌ها و تجهیزات مصرفی، از مقاومت سری (در راستای کنترل جریان هجومی) یا فیلترهای هارمونیک (Passive/Active) استفاده می‌شود. این تجهیزات باعث بهبود کیفیت توان و افزایش عمر خازن‌ها می‌شوند.
زیرساخت فیزیکی (شین‌ها، ریل DIN، خنک‌کننده)
شین‌های مسی یا آلومینیومی مطابق با جریان نامی تابلو، ریل DIN برای نصب ترمینال‌ها و تجهیزات کنترلی، و فن یا رادیاتور جهت خنک‌کاری تیغه‌ها و خازن‌ها از اجزای پایه‌ای تابلو هستند. طراحی مسیر گردش هوا و تهویه مناسب تأثیر مستقیم بر عمر مفید اجزاء دارد.
نکات فنی و مهم برای نصب تجهیزات در داخل تابلو
برای نصب تجهیزات داخل تابلو بانک خازنی، رعایت چند نکته کلیدی از اهمیت بالایی برخوردار است تا هم ایمنی تأمین شود و هم عملکرد تجهیزات بهینه باقی بماند. در ادامه پنج نکته با اولویت بالا آورده شده است:
- چیدمان و فواصل ایمنی
رعایت حداقل فاصله ۳۰–۵۰ میلی‌متر بین بخش‌های ولتاژ بالا و ترمینال‌ها برای جلوگیری از قوس الکتریکی و تخلیه جزئی ضروری است. - مدیریت کابل‌کشی
سیم‌کشی قدرت و فرمان را به‌طور مجزا از هم عبور دهید و از کانال‌ها یا ترای‌کید برای نظم‌دهی استفاده کنید تا نویز الکترومغناطیسی کاهش یابد. - زمین کردن صحیح
نصب شین زمین با مقاومت کم و کابل زمین با سطح مقطع مناسب (برابر بزرگ‌ترین کابل فاز) و اتصال به نقاط ارت تابلو برای ایمنی و کاهش نویز الزامی است. - تهویه و کنترل دما
ایجاد مسیر جریان هوا از پایین به بالا، نصب فن یا هیت‌سینک برای تجهیزات حساس و استفاده از ترموستات جهت کنترل خودکار دما از خراب‌شدن قطعات جلوگیری می‌کند. - برچسب‌گذاری و مستندسازی
شماره‌گذاری ترمینال ها و قطعات با لیبل خوانا، نصب دیاگرام تک‌خطی و ثبت نقشه کابل‌کشی در درون تابلو، عیب‌یابی و نگهداری آینده را بسیار ساده‌تر خواهد کرد.
سخن پایانی
بانک های خازنی هوشمند و تمام اتوماتیک، با بهره‌گیری از رگولاتور بانک خازنی پیشرفته و تجهیزات ارتباطی مدرن، نقش بسیار مهمی در بهینه‌سازی شبکه‌های توزیع و انتقال انرژی ایفا می‌کنند. این سیستم‌ها با کاهش تلفات، بهبود ضریب توان و تثبیت ولتاژ، علاوه بر صرفه‌جویی اقتصادی، به پایداری بیشتر شبکه و افزایش قابلیت اطمینان کمک می‌کنند. با توجه به روند رو به رشد دیجیتالی شدن و نیاز به یکپارچه‌سازی منابع انرژی تجدیدپذیر، انتظار می‌رود که در سال‌های آتی شاهد توسعه الگوریتم‌های هوشمندتر و ارتباطات امن‌تر در این حوزه باشیم.
