انتخاب موتورگیربکس مناسب یکی از مهم ترین مراحل در طراحی و اجرای سیستم های صنعتی و حتی وسایل خانگی است. موتورگیربکس ترکیبی از یک موتور الکتریکی و یک گیربکس مکانیکی است که وظیفه آن انتقال توان به صورت کنترل شده به خروجی می باشد. اگر انتخاب موتورگیربکس به درستی انجام شود، خروجی سیستم افزایش یافته و از بروز خرابی های پرهزینه جلوگیری خواهد شد.در این بخش از مقاله، به بررسی اهمیت انتخاب صحیح موتورگیربکس و تاثیر آن بر عملکرد دستگاه ها می پردازیم.

موتورگیربکس چیست و چه کاربردی دارد؟

موتورگیربکس دستگاهی است که از ترکیب یک موتور الکتریکی و یک گیربکس ساخته می شود. موتور وظیفه تولید توان و گیربکس وظیفه تبدیل این توان به سرعت و گشتاور مناسب را بر عهده دارد. در واقع بیشتر دستگاه های صنعتی نیاز به سرعت پایین تر و گشتاور بالاتر دارند که این موضوع تنها با استفاده از گیربکس امکان پذیر است.

کاربرد موتورگیربکس تنها محدود به کارخانه ها و خطوط تولید نمی شود. بسیاری از وسایل خانگی مانند درب های برقی، آسانسور، چرخ گوشت و حتی همزن صنعتی نیز به موتورگیربکس مجهز است.

چرا انتخاب درست موتورگیربکس اهمیت دارد؟

1. افزایش طول عمر دستگاه: اگر موتورگیربکس به درستی انتخاب شود، فشار کمتری به قطعات وارد شده و استهلاک کاهش می یابد.

2. کاهش هزینه ها: انتخاب اشتباه می تواند منجر به خرابی های مکرر و هزینه های سنگین تعمیر شود.

3. بهینه سازی مصرف انرژی: موتورگیربکس با راندمان بالا برق کمتری مصرف می کند و هزینه انرژی کاهش می یابد.

4. بهبود عملکرد سیستم: انتخاب درست موجب می شود دستگاه با گشتاور و سرعت دقیق مورد نیاز کار کند.

مشکلات ناشی از انتخاب اشتباه موتورگیربکس

1. افزایش دمای موتور به دلیل فشار بیش از حد

2. کاهش راندمان سیستم و افزایش مصرف انرژی

3. خرابی زودرس گیربکس به دلیل بارگذاری غیر استاندارد

4. هزینه های سنگین توقف خط تولید در صنایع

برای مثال در یک خط تولید اگر موتورگیربکس توان کافی نداشته باشد، کل سیستم دچار توقف می شود و این موضوع می تواند خسارت مالی زیادی به مجموعه وارد کند.

نقش موتورگیربکس در صنعت و زندگی روزمره

امروزه موتورگیربکس ها در طیف وسیعی از صنایع مانند خودروسازی، صنایع غذایی، فولاد، بسته بندی، سیمان، داروسازی و حتی تجهیزات پزشکی کاربرد دارند.در زندگی روزمره نیز موتورگیربکس ها در تجهیزات ساده تری مانند درب های اتوماتیک یا آسانسورها مورد استفاده قرار می گیرند. اگر این قطعات به درستی انتخاب نشوند، نه تنها کارایی سیستم کاهش می یابد بلکه ایمنی افراد نیز به خطر می افتد.

اهمیت اقتصادی انتخاب موتورگیربکس مناسب

از دیدگاه اقتصادی انتخاب صحیح موتورگیربکس اهمیت زیادی دارد. خرید یک موتورگیربکس ارزان اما نامناسب می تواند در مدت کوتاهی هزینه های زیادی به دلیل خرابی و توقف تولید ایجاد کند. در مقابل، انتخاب دقیق و اصولی موتورگیربکس شاید در ابتدا هزینه بیشتری داشته باشد اما در بلندمدت موجب صرفه جویی قابل توجه خواهد شد.

مفاهیم پایه در انتخاب موتورگیربکس

توان در موتورگیربکس

توان یکی از اصلی ترین پارامترها در انتخاب موتورگیربکس است. توان نشان می دهد که موتور در هر ثانیه چه مقدار انرژی می تواند تولید کند و به گیربکس انتقال دهد. این توان معمولا با واحد کیلووات (kW) یا اسب بخار (HP) بیان می شود. اگر توان موتور کمتر از نیاز واقعی باشد، دستگاه تحت فشار قرار می گیرد و عملکرد مطلوبی نخواهد داشت. از طرف دیگر توان بیش از حد هم باعث افزایش هزینه خرید و مصرف انرژی می شود.

گشتاور در موتورگیربکس

گشتاور به زبان ساده همان نیروی پیچشی است که باعث چرخش یک جسم می شود. واحد گشتاور نیوتن متر است و اهمیت زیادی در انتخاب موتورگیربکس دارد. اگر گشتاور موتورگیربکس کمتر از مقدار لازم باشد، دستگاه توان حرکت بار را نخواهد داشت و در نهایت متوقف می شود.

برای مثال در دستگاه هایی مانند بالابرها یا نوار نقاله های سنگین، نیاز به گشتاور بالا وجود دارد. در مقابل دستگاه هایی مثل فن ها یا پمپ ها بیشتر به سرعت بالا نیاز دارند و گشتاور متوسط برای آن ها کافی است.

سرعت در موتورگیربکس

سرعت یا همان تعداد دور در دقیقه (RPM) یکی دیگر از عوامل کلیدی است. موتورهای الکتریکی معمولا با سرعت بالا و گشتاور پایین کار می کنند، در حالی که بیشتر تجهیزات صنعتی به سرعت پایین تر نیاز دارند. گیربکس این وظیفه را دارد که سرعت موتور را کاهش داده و همزمان گشتاور را افزایش دهد.

برای مثال اگر یک موتور 1400 دور در دقیقه داشته باشد و شما بخواهید در خروجی تنها 70 دور در دقیقه داشته باشید، باید از گیربکسی با نسبت تبدیل 1:20 استفاده کنید.

نسبت تبدیل گیربکس

نسبت تبدیل نشان دهنده این است که سرعت ورودی موتور چند برابر کاهش یافته و در خروجی چه سرعتی به دست می آید. انتخاب درست نسبت تبدیل بسیار مهم است زیرا اگر نسبت تبدیل کمتر یا بیشتر از نیاز واقعی باشد، دستگاه یا قدرت کافی نخواهد داشت یا بیش از حد کند خواهد شد.

نسبت تبدیل با فرمول زیر محاسبه می شود:

نوع بار و تاثیر آن بر انتخاب موتورگیربکس

یکی از نکات مهم در انتخاب موتورگیربکس نوع باری است که قرار است به حرکت درآید. بارها به سه دسته کلی تقسیم می شوند:

1. بار یکنواخت: مانند نوار نقاله های سبک یا دستگاه های بسته بندی. این نوع بار فشار زیادی به موتور وارد نمی کند.

2. بار متغیر یا ضربه ای: مانند خردکن ها یا دستگاه های پرس. در این حالت موتورگیربکس باید تحمل ضربه و فشار ناگهانی را داشته باشد.

3. بار سنگین و دائم کار: مانند آسیاب ها یا بالابرهای صنعتی. این نوع بار نیاز به موتورگیربکس های قدرتمند و باکیفیت دارد.

تاثیر شرایط کاری و محیطی

علاوه بر محاسبات توان، گشتاور و سرعت، شرایط محیطی نیز بر انتخاب موتورگیربکس تاثیرگذار است. عواملی مانند دمای محیط، میزان رطوبت، گرد و غبار، ضربه های مکانیکی و حتی فضای نصب می توانند در انتخاب موتورگیربکس نقش داشته باشند.

برای مثال در محیط های مرطوب یا صنایع غذایی، موتورگیربکس باید دارای پوشش ضد زنگ و قابلیت شستشو باشد. در مقابل در صنایع سنگین مثل فولاد یا سیمان، مقاومت در برابر حرارت و فشار اهمیت بیشتری دارد.

انواع موتورگیربکس و کاربرد آنها:

موتورگیربکس حلزونی

موتورگیربکس حلزونی ترکیبی از موتور الکتریکی و گیربکس حلزونی است که برای کاهش سرعت و افزایش گشتاور استفاده می‌شود. این نوع گیربکس به دلیل طراحی خاص خود صدای کمی دارد و فضای کمی اشغال می‌کند. یکی از ویژگی‌های مهم آن خاصیت خودقفل‌شوندگی است، یعنی در بسیاری از موارد جلوی برگشت حرکت را می‌گیرد. به همین دلیل در صنایع آسانسور، نوار نقاله، درب‌های اتوماتیک و ماشین‌آلات مختلف کاربرد فراوانی دارد.

موتورگیربکس هلیکال (شافت مستقیم)

موتورگیربکس هلیکال یکی از مدل‌های پرقدرت و پرکاربرد است که دنده‌های آن به صورت مورب طراحی شده‌اند، همین ویژگی باعث افزایش راندمان و کاهش صدای کارکرد می‌شود. این نوع موتورگیربکس برای کاربردهای دائم کار و صنعتی با بار سنگین بسیار مناسب است و طول عمر بالایی دارد. استفاده از آن در صنایع فولاد، سیمان و ماشین‌آلات سنگین رایج است و به دلیل تحمل بار زیاد و کارکرد پایدار، انتخاب ایده‌آلی برای خطوط تولید دائم کار محسوب می‌شود. هرچند قیمت آن نسبت به مدل‌های ساده‌تر بالاتر است و نیاز به روغن‌کاری دقیق دارد، اما مزایای آن باعث می‌شود صرفه‌جویی در تعمیر و نگهداری و افزایش راندمان انرژی حاصل شود. برای اطلاعات بیشتر و مشاهده مشخصات فنی دقیق، [کلیک کنید].

موتورگیربکس شافت موازی

موتورگیربکس شافت موازی زمانی مورد استفاده قرار می‌گیرد که محدودیت فضا وجود داشته باشد، زیرا محور ورودی و خروجی آن به صورت موازی طراحی شده و این ویژگی باعث فشرده شدن ابعاد گیربکس می‌شود. این نوع موتورگیربکس قابلیت انتقال توان بالا را دارد و نصب آن در فضاهای محدود بسیار آسان است. به همین دلیل در صنایع غذایی، دارویی، دستگاه‌های بسته‌بندی و ماشین‌آلات کوچک و متوسط کاربرد فراوانی دارد. اگرچه نسبت تبدیل آن نسبت به برخی مدل‌ها محدودتر است و نیاز به روغن‌کاری منظم دارد، اما طراحی فشرده و عملکرد پایدار آن باعث شده گزینه‌ای ایده‌آل برای محیط‌هایی با محدودیت فضا باشد. برای اطلاعات بیشتر و مشاهده مشخصات فنی دقیق، [کلیک کنید].

موتورگیربکس خورشیدی (سیاره ای)

موتورگیربکس شافت موازی زمانی مورد استفاده قرار می‌گیرد که محدودیت فضا وجود داشته باشد، زیرا محور ورودی و خروجی آن به صورت موازی طراحی شده و این ویژگی باعث فشرده شدن ابعاد گیربکس می‌شود. این نوع موتورگیربکس قابلیت انتقال توان بالا را دارد و نصب آن در فضاهای محدود بسیار آسان است. به همین دلیل در صنایع غذایی، دارویی، دستگاه‌های بسته‌بندی و ماشین‌آلات کوچک و متوسط کاربرد فراوانی دارد. اگرچه نسبت تبدیل آن نسبت به برخی مدل‌ها محدودتر است و نیاز به روغن‌کاری منظم دارد، اما طراحی فشرده و عملکرد پایدار آن باعث شده گزینه‌ای ایده‌آل برای محیط‌هایی با محدودیت فضا باشد. برای اطلاعات بیشتر و مشاهده مشخصات فنی دقیق، [کلیک کنید].

مقایسه انواع موتورگیربکس

نوع موتورگیربکس	ویژگی‌ها	کاربردها
حلزونی	اقتصادی، صدای کم، مناسب کارهای سبک	درب‌های اتوماتیک، نوار نقاله کوچک، بالابرهای سبک
هلیکال	راندمان بالا، تحمل بار سنگین، مناسب صنایع دائم کار	صنایع فولاد، سیمان، ماشین‌آلات سنگین
شافت موازی	طراحی فشرده، مناسب فضاهای کوچک	صنایع غذایی و دارویی، دستگاه‌های بسته‌بندی کوچک
خورشیدی (سیاره‌ای)	قدرت بالا در ابعاد کوچک، راندمان عالی، دقت بالا	رباتیک، جرثقیل‌ها، بالابرهای سنگین، دستگاه‌های CNC

مراحل انتخاب موتورگیربکس در عمل

1. مشخص کردن نیاز مکانیکی

اولین قدم در انتخاب موتورگیربکس، بررسی دقیق نیاز سیستم است. باید مشخص شود که دستگاه به چه میزان سرعت و چه مقدار گشتاور نیاز دارد. همچنین نوع بار (سبک، سنگین یا ضربه ای) باید به درستی شناسایی شود. اگر این مرحله به دقت انجام نشود، حتی بهترین موتورگیربکس ها نیز عملکرد مطلوبی نخواهند داشت.

برای مثال در یک نوار نقاله سبک تنها به گشتاور متوسط و سرعت پایین نیاز است، اما در دستگاه های بالابر صنعتی باید گشتاور بالا و دوام طولانی مدت مدنظر قرار گیرد.

2.محاسبه نسبت تبدیل

پس از مشخص کردن نیاز سیستم، باید نسبت تبدیل گیربکس محاسبه شود. نسبت تبدیل تعیین می کند که سرعت ورودی موتور چند برابر کاهش پیدا کند تا در خروجی به سرعت مناسب برسد.

به عنوان نمونه اگر موتور دارای سرعت 1400 دور در دقیقه باشد و شما در خروجی به 70 دور در دقیقه نیاز داشته باشید، نسبت تبدیل برابر 20 خواهد بود. این بدان معناست که باید گیربکسی با ضریب 1:20 انتخاب شود.

3.انتخاب موتور الکتریکی مناسب

موتور الکتریکی قلب موتورگیربکس است و انتخاب درست آن بسیار مهم است. توان موتور باید بر اساس گشتاور و سرعت مورد نیاز تعیین شود. علاوه بر این نوع موتور نیز اهمیت دارد. موتورهای القایی سه فاز در صنایع سنگین کاربرد بیشتری دارند، در حالی که موتورهای تک فاز یا DC بیشتر در دستگاه های کوچک و قابل حمل مورد استفاده قرار می گیرند.

4.در نظر گرفتن شرایط نصب

نحوه نصب موتورگیربکس در سیستم عامل مهم دیگری است. باید توجه داشت که آیا موتورگیربکس به صورت افقی نصب می شود یا عمودی، آیا فضای کافی برای نصب وجود دارد یا خیر و آیا نیاز به اتصالات خاصی وجود دارد. در برخی موارد به دلیل محدودیت فضا، استفاده از گیربکس های شافت موازی یا حلزونی انتخاب بهتری خواهد بود.

5.توجه به شرایط محیطی

شرایط محیطی تاثیر مستقیمی بر انتخاب موتورگیربکس دارد. اگر موتورگیربکس در محیط های مرطوب یا دارای گرد و غبار زیاد کار کند، باید از مدل هایی با پوشش ضد زنگ و آب بندی مناسب استفاده شود. همچنین در محیط های داغ یا دارای تغییرات دمایی شدید، باید موتورگیربکسی انتخاب شود که تحمل حرارت بالا را داشته باشد.

6.بررسی راندمان و مصرف انرژی

راندمان موتورگیربکس نشان می دهد که چه مقدار از انرژی ورودی به طور مفید در خروجی منتقل می شود. انتخاب موتورگیربکس با راندمان بالا علاوه بر کاهش مصرف برق، باعث کاهش تولید گرما و افزایش طول عمر قطعات نیز خواهد شد. گیربکس های هلیکال و خورشیدی معمولا راندمان بالاتری نسبت به گیربکس های حلزونی دارند.

7.انتخاب برند و کیفیت ساخت

کیفیت ساخت موتورگیربکس نقش مهمی در طول عمر و عملکرد آن دارد. استفاده از برندهای معتبر و دارای استانداردهای بین المللی باعث می شود موتورگیربکس در شرایط سخت نیز دوام بالایی داشته باشد. همچنین خدمات پس از فروش و تامین قطعات یدکی باید در نظر گرفته شود.

مثال های عملی از انتخاب موتورگیربکس

1. نوار نقاله کارخانه بسته‌بندی: نیاز به سرعت کم و گشتاور متوسط → انتخاب موتورگیربکس حلزونی به دلیل صدای کم و هزینه اقتصادی.

2. بالابر صنعتی: نیاز به گشتاور بالا و دوام زیاد → انتخاب موتورگیربکس خورشیدی یا هلیکال به دلیل تحمل بار سنگین و طول عمر بالا.

3. دستگاه مخلوط‌کن صنعتی: نیاز به حرکت یکنواخت و دوام طولانی → انتخاب موتورگیربکس هلیکال به دلیل راندمان بالا و عملکرد پایدار.

4. درب برقی پارکینگ: نیاز به صدای کم و ابعاد کوچک → انتخاب موتورگیربکس حلزونی به دلیل نصب آسان و حرکت نرم.

راندمان و تلفات انرژی

یکی از مهم ترین فاکتورها در انتخاب موتورگیربکس، راندمان آن است. راندمان نشان می دهد چه مقدار از توان ورودی موتور به صورت مفید به خروجی منتقل می شود. اگر راندمان پایین باشد بخش زیادی از انرژی به صورت گرما هدر می رود. به طور معمول:

موتورگیربکس های حلزونی راندمانی حدود 50 تا 70 درصد دارند.

موتورگیربکس های هلیکال راندمان بالای 90 درصد ارائه می دهند.

موتورگیربکس های خورشیدی نیز راندمان نزدیک به 95 درصد دارند.

بنابراین اگر سیستم شما دائم کار است و مصرف انرژی اهمیت زیادی دارد، بهتر است به سمت مدل های با راندمان بالاتر بروید.

صدای کارکرد و لرزش

میزان صدا و لرزش در موتورگیربکس یکی دیگر از نکات تخصصی است. در محیط هایی مثل صنایع غذایی یا بیمارستان ها، صدای کم اهمیت ویژه ای دارد. موتورگیربکس حلزونی به دلیل ساختار خاص خود معمولا صدای کمتری تولید می کند. در مقابل گیربکس های صنعتی سنگین مانند هلیکال و خورشیدی ممکن است صدای بیشتری داشته باشند اما کیفیت ساخت بالاتر می تواند این صدا را کاهش دهد.

دوام و نگهداری آسان

دوام موتورگیربکس ارتباط مستقیم با کیفیت ساخت، جنس قطعات و نوع طراحی دارد. علاوه بر این، نگهداری مناسب باعث افزایش طول عمر می شود. برخی نکات مهم در نگهداری موتورگیربکس عبارتند از:

1. استفاده از روغن با کیفیت و تعویض به موقع آن

2. بررسی منظم نشتی روغن و دما

3. اطمینان از تنظیم صحیح بار و جلوگیری از بارگذاری بیش از حد

4. سرویس دوره ای توسط تکنسین متخصص

اگر موتورگیربکس در محیط های سخت مانند معادن یا صنایع فولاد استفاده می شود، باید حتما مدلی انتخاب شود که قطعات آن مقاوم در برابر سایش و فشار باشند.

نکات ایمنی

موتورگیربکس‌ها به دلیل انتقال قدرت بالا می‌توانند خطرناک باشند، بنابراین رعایت نکات ایمنی الزامی است. استفاده از پوشش محافظ روی شافت‌ها و چرخ‌دنده‌ها از تماس مستقیم افراد با قطعات متحرک جلوگیری می‌کند.

نصب کلید قطع اضطراری در دستگاه موجب کنترل سریع و پیشگیری از حوادث می‌شود. همچنین انتخاب موتورگیربکس با استانداردهای ایمنی معتبر، ایمنی کاربران و طول عمر دستگاه را تضمین می‌کند. رعایت این نکات ساده اما حیاتی، از بروز حوادث و آسیب‌های احتمالی جلوگیری می‌کندتاثیر کیفیت برند و سازنده

تاثیر طراحی مهندسی در کارایی

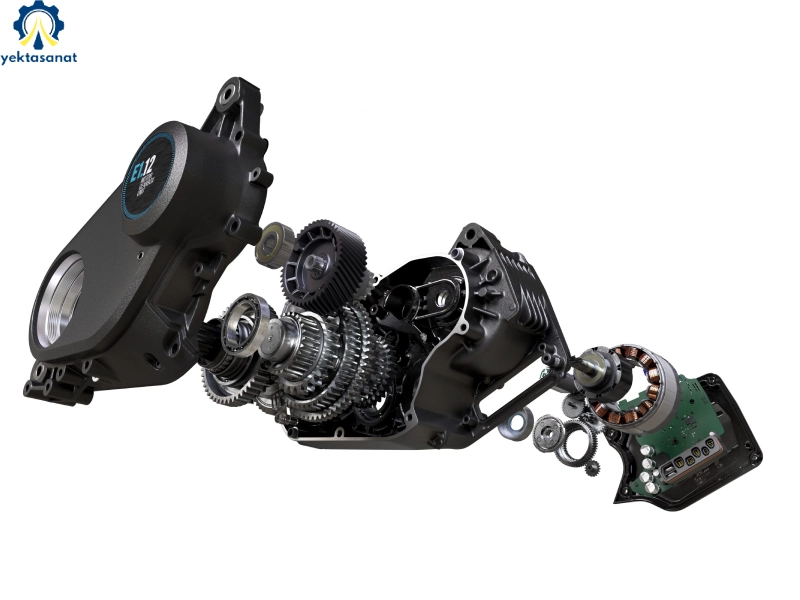

طراحی داخلی موتورگیربکس می تواند تاثیر زیادی بر عملکرد آن داشته باشد. زاویه دنده ها، کیفیت مواد اولیه، نوع بلبرینگ ها و حتی نحوه آب بندی گیربکس جزو عواملی هستند که راندمان و طول عمر موتورگیربکس را تعیین می کنند.برای مثال گیربکس های هلیکال به دلیل طراحی دنده های مورب، درگیر شدن بهتری دارند و در نتیجه راندمان بالاتر و سر و صدای کمتری تولید می کنند.

هزینه اولیه در مقابل هزینه طول عمر

یکی از اشتباهات رایج در انتخاب موتورگیربکس این است که تنها به هزینه اولیه توجه می شود. در حالی که هزینه طول عمر اهمیت بیشتری دارد. خرید موتورگیربکس ارزان اما بی کیفیت ممکن است در کوتاه مدت صرفه جویی به نظر برسد اما با خرابی های مکرر و توقف تولید، هزینه نهایی بسیار بیشتر خواهد شد.در مقابل انتخاب موتورگیربکس باکیفیت حتی اگر قیمت اولیه بیشتری داشته باشد، در بلندمدت مقرون به صرفه تر است.

نتیجه‌گیری

انتخاب موتورگیربکس مناسب نقش کلیدی در عملکرد و دوام سیستم‌های صنعتی و تجهیزات خانگی دارد. با در نظر گرفتن توان، گشتاور، سرعت، نوع بار، شرایط محیطی و کیفیت برند می‌توان از خرابی‌های پرهزینه جلوگیری کرد و راندمان انرژی را افزایش داد. انتخاب اصولی موتورگیربکس نه تنها عملکرد بهینه دستگاه را تضمین می‌کند، بلکه طول عمر تجهیزات و امنیت کاربران را نیز ارتقا می‌دهد.

برای دستیابی به بهترین نتیجه، همیشه از مشاوره فنی و انتخاب محصولات باکیفیت استفاده کنید تا سرمایه‌گذاری شما بیشترین بازده را داشته باشد.

سوالات متداول درباره موتورگیربکس

۱. موتورگیربکس چیست؟
موتورگیربکس ترکیبی از موتور و گیربکس است که توان را با سرعت و گشتاور مناسب منتقل می‌کند.

۲. چرا انتخاب درست موتورگیربکس مهم است؟
انتخاب صحیح باعث افزایش عمر دستگاه، کاهش هزینه و بهینه شدن مصرف انرژی می‌شود.

۳. تفاوت موتورگیربکس حلزونی و هلیکال چیست؟
حلزونی صدای کم و قیمت پایین دارد، هلیکال راندمان بالا و تحمل بار سنگین ارائه می‌کند.

۴. نسبت تبدیل گیربکس چیست؟
نسبت تبدیل مشخص می‌کند سرعت ورودی موتور چند برابر کاهش یابد تا خروجی مناسب حاصل شود.

۵. چه عواملی در انتخاب موتورگیربکس تاثیر دارند؟
توان، گشتاور، سرعت، نوع بار، شرایط محیطی، محدودیت فضا و کیفیت برند.

۶. موتورگیربکس برای محیط مرطوب چه ویژگی‌ای باید داشته باشد؟
پوشش ضد زنگ، آب بندی مناسب و قابلیت شستشو.

۷. چگونه عمر موتورگیربکس افزایش می‌یابد؟
با انتخاب مناسب، روغن کاری درست، سرویس دوره‌ای و جلوگیری از بارگذاری بیش از حد.

۸. چه نوع موتورگیربکسی برای مصرف انرژی بهینه مناسب است؟
مدل های هلیکال یا خورشیدی با راندمان بالا و نسبت تبدیل مناسب.

۹. کاربردهای رایج موتورگیربکس در صنایع کدامند؟
نوار نقاله، بالابر، جرثقیل، دستگاه های CNC، درب اتوماتیک و آسانسور.

۱۰. نکات ایمنی هنگام استفاده از موتورگیربکس چیست؟
پوشش محافظ شافت، کلید قطع اضطراری، جلوگیری از تماس با قطعات متحرک و رعایت استانداردهای ایمنی.

۱۱. موتورگیربکس شافت موازی چه مزیتی دارد؟
طراحی فشرده و مناسب فضاهای محدود با توان بالا.

۱۲. چه تاثیری برند و کیفیت ساخت بر موتورگیربکس دارد؟
کیفیت بالا و برند معتبر باعث دوام طولانی، راندمان بهتر و دسترسی آسان به قطعات یدکی می‌شود.
